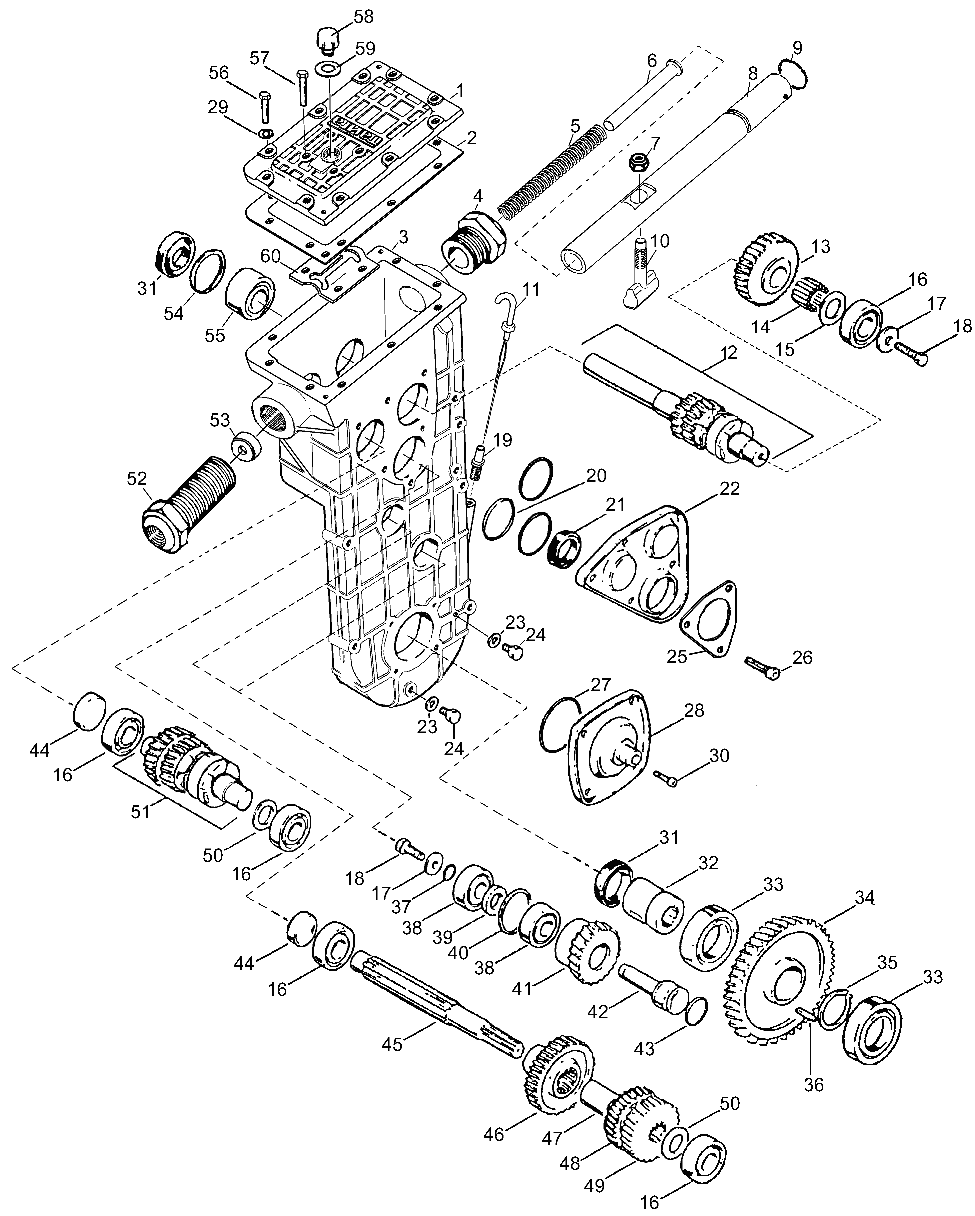

Коробка передач нового образца
Номер позиции |
Обозначение |
Наименование сборочных единиц и деталей |
Куда входит |
Кол-во на снегоход |
А |
В |
С |
|
С40600300-01 |
Коробка передач |
С40600600-01 С40600600-02 С40600600-03 |
1 - - |
- 1 - |
- - 1 |
1 |
С40601005 |
Крышка |
С40600300-01 |
1 |
1 |
1 |
2 |
С40600026-01 |
Прокладка |
С40600300-01 |
1 |
1 |
1 |
3 |
С40600006-03 |
Корпус |
С40600300-01 |
1 |
1 |
1 |
4 |
С40600063 |
Втулка |
С40600300-01 |
1 |
1 |
1 |
5 |
С40600067 |
Пружина |
С40600300-01 |
1 |
1 |
1 |
6 |
С40600071 |
Шток |
С40600300-01 |
1 |
1 |
1 |
7 |
|
Гайка самоконтрящаяся М10х1,25 1/25745/11 |
С40600300-01 |
1 |
1 |
1 |
8 |
С40600064 |
Ось переключения скоростей |
С40600300-01 |
1 |
1 |
1 |
9 |
016-020-25-2-3 |
Кольцо 016-020-25-2-3 ГОСТ 18829-73 |
С40600300-01 |
1 |
1 |
1 |
10 |
С40600066 |
Сухарь |
С40600300-01 |
1 |
1 |
1 |
11 |
С40600190-01 |
Щуп |
С40600300-01 |
1 |
1 |
1 |
12 |
С40600020-01 |
Вал вариатора |
С40600300-01 |
1 |
1 |
1 |
13 |
С40600021 |
Шестерня |
С40600040 |
1 |
1 |
1 |
14 |
|
Подшипник 1 – 941/25 ГОСТ 4060-78 |
С40600030* С40600040 С40600060** |
1 1 1 |
1 1 1 |
1 1 1 |
15 |
С40600059 |
Кольцо регулировочное |
С40600300-01 |
1 |
1 |
1 |
С40600059-01 |
Кольцо регулировочное |
С40600300-01 |
1 |
1 |
1 |
С40600059-02 |
Кольцо регулировочное |
С40600300-01 |
1 |
1 |
1 |
16 |
6-304 |
Подшипник 304 ГОСТ 8338-75 |
С40600300-01 |
5 |
5 |
5 |
17 |
С40600039-01 |
Шайба |
С40600300-01 |
3 |
3 |
3 |
18 |
М8-6GХ16.88.35.013 |
Болт М8-6gх16.88.35.013 ГОСТ 7798-70 |
С40600300-01 |
3 |
3 |
3 |
19 |
С40600069 |
Втулка |
С40600300-01 |
1 |
1 |
1 |
20 |
055-059-2-3 |
Кольцо 055-059-25-2-3 ГОСТ 18829-73 |
С40600300-01 |
3 |
3 |
3 |
21 |
1,1-20Х40 |
Манжета 1.1-20х40-4 ГОСТ 8752-79/ОСТ 3805146-78 |
С40600300-01 |
1 |
1 |
1 |
22 |
С40600013-01 |
Крышка |
С40600300-01 |
1 |
1 |
1 |
23 |
33М51-12-6,2-1 |
Кольцо уплотнительное 33М51-12-6,2-1 |
С40600300-01 |
2 |
2 |
2 |
24 |
|
Болт М6-6gх12.88.35.019 ГОСТ 7798-70 |
С40600300-01 |
2 |
2 |
2 |
25 |
С40600605 |
Планка |
С40600300-01 |
1 |
1 |
1 |
26 |
М8-6GХ20.88.35.016 |
Винт М8-6gх20.88.35.016 ГОСТ 11738-84 |
С40600300-01 |
6 |
6 |
6 |
27 |
072-078-25-2-3 |
Кольцо 072-078-25-2-3 ГОСТ 18829-73 |
С40600300-01 |
1 |
1 |
1 |
28 |
С40600010 |
Крышка |
С40600300-01 |
1 |
1 |
1 |
29 |
|
Шайба 6.65Г.019 ГОСТ 6402-70 |
С40600300-01 |
10 |
10 |
10 |
30 |
М6-6GХ16.88.35.Х016 |
Винт М6-6gх16.88.35Х.016 ГОСТ 11738-84 |
С40600300-01 |
4 |
4 |
4 |
31 |
С40600730 |
Манжета |
С40600300-01 |
2 |
2 |
2 |
32 |
С40600016 |
Втулка |
С40600300-01 |
1 |
1 |
1 |
33 |
6-108 |
Подшипник 108 ГОСТ 8338-75 |
С40600300-01 |
2 |
2 |
2 |
34 |
С40600015 |
Шестерня |
С40600300-01 |
1 |
1 |
1 |
35 |
В40 |
Кольцо В40 ГОСТ 13942-86 |
С40600300-01 |
1 |
1 |
1 |
36 |
12Х8Х22 |
Шпонка 12х8х22 ГОСТ 23360-78 |
С40600300-01 |
1 |
1 |
1 |
37 |
013-017-25-2-3 |
Кольцо 013-017-25-2-3 ГОСТ 18829-73 |
С40600300-01 |
2 |
2 |
2 |
38 |
6-303 |
Подшипник 303 ГОСТ 8338-75 |
С40600300-01 |
4 |
4 |
4 |
39 |
С40600082 |
Кольцо |
С40600300-01 |
2 |
2 |
2 |
40 |
В47 |
Кольцо В47 ГОСТ 13943-86 |
С40600300-01 |
2 |
2 |
2 |
41 |
С40600007 |
Шестерня (левая) |
С40600300-01 |
1 |
1 |
1 |
С40600008 |
Шестерня (правая) |
С40600300-01 |
1 |
1 |
1 |
42 |
С40600009-01 |
Ось |
С40600300-01 |
2 |
2 |
2 |
43 |
027-031-25-2-3 |
Кольцо 027-031-25-2-3 ГОСТ 18829-73 |
С40600300-01 |
2 |
2 |
2 |
44 |
С40600046-01 |
Заглушка |
С40600300-01 |
2 |
2 |
2 |
45 |
С40600001 |
Вал |
С40600300-01 |
1 |
1 |
1 |
46 |
С40600002 |
Шестерня |
С40600300-01 |
1 |
1 |
1 |
47 |
С40600081 |
Втулка |
С40600300-01 |
1 |
1 |
1 |
48 |
С40600004 |
Шестерня |
С40600300-01 |
1 |
1 |
1 |
49 |
С40600003 |
Шестерня |
С40600300-01 |
1 |
1 |
1 |
50 |
340600001-01 |
Кольцо регулировочное |
С40600300-01 |
2 |
2 |
2 |
340600001-02 |
Кольцо регулировочное |
С40600300-01 |
2 |
2 |
2 |
340600001-03 |
Кольцо регулировочное |
С40600300-01 |
2 |
2 |
2 |
51 |
С40600050-01 |
Вал заднего хода |
С40600300-01 |
1 |
1 |
1 |
52 |
С40600062 |
Втулка |
С40600300-01 |
1 |
1 |
1 |
53 |
С40600065 |
Втулка |
С40600300-01 |
1 |
1 |
1 |
54 |
В52 |
Кольцо В52 ГОСТ 13943-86 |
С40600300-01 |
1 |
1 |
1 |
55 |
6-3056205 |
Подшипник 3056205 ГОСТ 8338-75 |
С40600300-01 |
1 |
1 |
1 |
56 |
М6-6GХ16.88.35.013 |
Болт М6-6gх16.88.35.013 ГОСТ 7798-70 |
С40600300-01 |
10 |
10 |
10 |
57 |
|
Болт М6-6gх25.88.35.013 ГОСТ 7798-70 |
С40600300-01 |
4 |
4 |
4 |
58 |
340600234 |
Пробка суфлирующая |
С40600300-01 |
1 |
1 |
1 |
59 |
020-024-25-2-4 |
Кольцо 020-024-25-2-4 ГОСТ 18829-73 |
С40600300-01 |
1 |
1 |
1 |
60 |
С40600061 |
Ограничитель |
С40600300-01 |
1 |
1 |
1 |
*- входит в поз.12 (С40600020-01)
**- входит в поз.51 (С40600050-01) |
